Penimbang Semak Dalam Talian Pintar

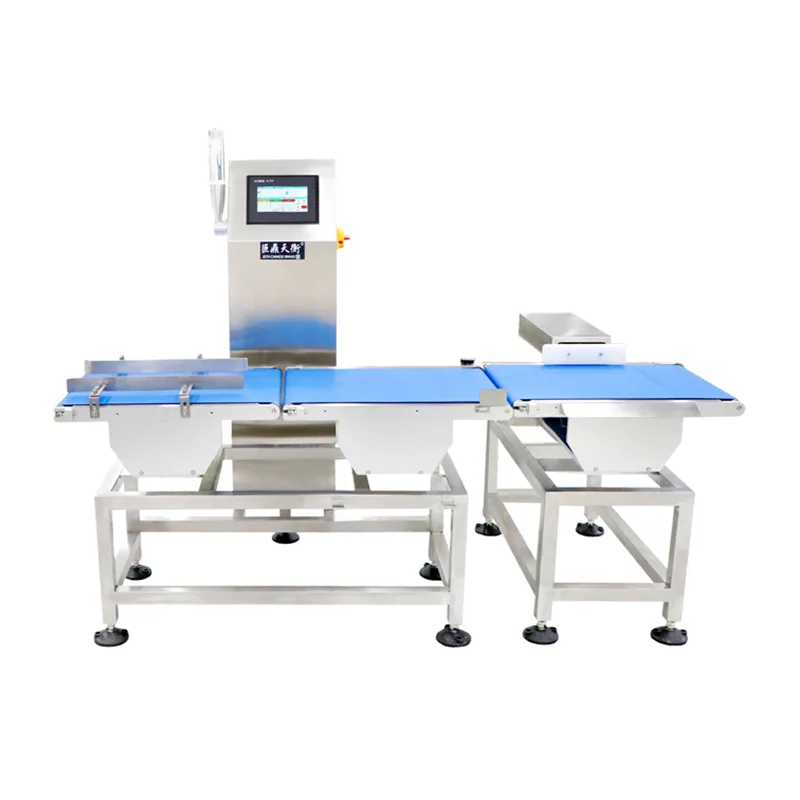

A30 Intelligent Online Checkweigher ialah sistem penimbang tali pinggang berkelajuan tinggi yang dikeluarkan oleh Jiangsu Jutian Weighing Equipment Co., Ltd. Ia dibina di atas platform kawalan Linux terbenam dan direka untuk pemeriksaan berat bergerak berterusan pada barisan pengeluaran dan pembungkusan. Sistem ini menangkap bacaan berat apabila produk melepasi bahagian penghantar bersepadu sel beban, membandingkan setiap bacaan dengan parameter yang disimpan dan mencetuskan output boleh dikonfigurasikan berdasarkan keputusan lulus/gagal—semuanya tanpa mengubah kelajuan talian atau jarak produk sedia ada.

Penggunaan sistem pengendalian Linux terbenam menyediakan persekitaran berbilang tugas masa nyata untuk pemprosesan isyarat berat, pengurusan antara muka pengguna skrin sentuh, pengelogan data dan komunikasi. Seni bina ini membolehkan sistem mengendalikan tugas pemeriksaan berkelajuan tinggi sambil mengekalkan fleksibiliti untuk menyesuaikan protokol komunikasi, format data dan penyepaduan persisian.

Seni Bina Sistem dan Rantaian Pemprosesan Isyarat

Pemeriksa Dalam Talian Pintar terdiri daripada empat bahagian berfungsi: penghantar suapan, penghantar penimbang, penghantar suapan keluar dan unit kawalan berasaskan Linux. Rantaian isyarat beroperasi seperti berikut:

1. Pengesanan dan pencetus produk:Penderia fotoelektrik yang diletakkan pada peralihan infeed-to-weighing mengesan kelebihan utama produk yang masuk. Isyarat penderia dihalakan ke input digital pengawal, yang memulakan jujukan penangkapan berat berdasarkan kelewatan yang diprakonfigurasikan dan panjang produk.

2. Pemerolehan isyarat berat:Penghantar penimbang dipasang pada pemasangan sel beban tolok terikan yang diasingkan secara mekanikal daripada motor pemacu dan penghantar bersebelahan. Isyarat berat analog dikuatkan, ditapis dan didigitalkan oleh modul ADC berkelajuan tinggi pengawal. Kadar pensampelan dikonfigurasikan untuk menangkap berbilang bacaan dalam tempoh singkat produk berada di bahagian penimbangan sepenuhnya.

3. Penapisan digital dan pengiraan berat:Sistem Linux menggunakan algoritma penapisan digital pada aliran data sampel, mengimbangi sisa getaran mekanikal dan bunyi tali pinggang. Nilai berat yang stabil diekstrak dan dibandingkan dalam masa nyata terhadap berat sasaran dan had toleransi produk yang disimpan dalam pangkalan data parameter.

4. Keputusan dan output:Sistem mengklasifikasikan produk sebagai lulus atau gagal berdasarkan hasil perbandingan. Untuk keadaan gagal, isyarat keluaran boleh dikonfigurasikan boleh mencetuskan penggera boleh didengar, penunjuk visual, hentian penghantar atau mekanisme penolakan. Keputusan dilaksanakan dalam masa transit produk melalui bahagian suapan keluar.

5. Rakaman data:Setiap peristiwa pemeriksaan—termasuk cap masa, pengecam produk, berat yang diukur dan status lulus/gagal—dilog masuk ke storan dalaman dan tersedia untuk eksport USB dalam format CSV.

Parameter Teknikal Utama

Nota ketepatan:Ketepatan yang boleh dicapai bergantung pada berat produk, dimensi, kelajuan penghantar dan kestabilan persekitaran. Spesifikasi disahkan di bawah keadaan kilang terkawal dengan sampel yang mewakili dan disahkan semasa pentauliahan di tapak.

Jiangsu Jutian Weighing Equipment Co., Ltd. has over 20 years of experience in weighing instrumentation and automated systems. Syarikat itu memegang pensijilan ISO9001, pensijilan produk CE, 68 paten kebangsaan dan 20 hak cipta perisian. Pembuatan dijalankan di dua kemudahan di bawah prosedur kualiti piawai, dengan pembangunan sistem diketuai oleh Pusat R&D 919.

Keupayaan Sistem dan Perisian Terbenam Linux

Pilihan platform Linux terbenam menyediakan beberapa ciri fungsi yang berkaitan dengan aplikasi penimbangan semak industri. Kernel masa nyata mengendalikan pemerolehan isyarat berat dan output keputusan dengan pemasaan yang menentukan, memastikan isyarat lulus/gagal dijana dalam tetingkap transit produk. Seni bina berbilang tugas membolehkan antara muka pengguna skrin sentuh, pengelogan data dan komunikasi rangkaian beroperasi serentak tanpa mengganggu kitaran pemeriksaan.

Antara muka pengguna menyokong paparan bahasa Cina dan Inggeris, dengan konfigurasi parameter boleh diakses melalui halaman menu berstruktur. Kebenaran pengguna berbilang peringkat mengehadkan tetapan kritikal—seperti had toleransi dan parameter penentukuran—kepada kakitangan yang diberi kuasa. Kemas kini perisian boleh digunakan melalui sambungan USB atau rangkaian, membenarkan naik taraf medan tanpa pengubahsuaian perkakasan.

Timbunan komunikasi sistem menyokong protokol bersiri dan Ethernet standard. Format output data, selang penghantaran dan kaedah jabat tangan boleh dikonfigurasikan untuk memadankan keperluan sistem hos seperti MES, SCADA atau pelayan pengumpulan data loji. Untuk aplikasi yang memerlukan penyepaduan dengan mekanisme penolakan, output I/O boleh dikonfigurasikan untuk memacu injap pneumatik, geganti atau susunan penunjuk.

Senario Pemeriksaan Biasa

Soalan Lazim (Soalan Lazim)

Apakah kelebihan yang disediakan oleh sistem Linux terbenam berbanding mikropengawal standard?
Platform Linux menawarkan keupayaan berbilang tugas dan persekitaran perisian yang standard. Ini membolehkan operasi serentak rutin pemeriksaan, kemas kini paparan skrin sentuh, pengelogan data dan komunikasi rangkaian tanpa konflik masa. Ia juga memudahkan penyesuaian protokol dan menyokong alat rangkaian standard untuk penyepaduan dengan sistem IT loji.

Bagaimanakah penimbang semak ditentukur, dan berapa kerapkah penentukuran semula diperlukan?
Penentukuran dilakukan menggunakan pemberat ujian yang diperakui melalui rutin titik tunggal berpandu pada skrin sentuh. Kekerapan penentukuran semula bergantung pada persekitaran operasi dan sistem kualiti kemudahan—pengesahan harian atau setiap syif adalah perkara biasa dalam industri terkawal. Sistem ini membenarkan penentukuran disiapkan tanpa pembongkaran.

Bolehkah sistem berkomunikasi dengan MES atau pelayan pangkalan data sedia ada kami?
Antara muka Ethernet standard menyokong komunikasi TCP/IP. Format data dan protokol penghantaran boleh disesuaikan semasa pentauliahan untuk dipadankan dengan keperluan sistem penerima. Untuk penyepaduan bukan standard, pasukan kejuruteraan boleh menyediakan dokumentasi protokol atau mengkonfigurasi output data dengan sewajarnya.

Apakah yang menentukan daya pemprosesan maksimum alat penimbang?
Throughput ditentukan oleh panjang produk, kelajuan penghantar dan masa minimum yang diperlukan untuk isyarat berat menstabilkan. Produk yang lebih panjang atau keperluan ketepatan yang lebih tinggi biasanya memerlukan kelajuan yang lebih perlahan atau bahagian penimbang yang lebih besar. Anggaran throughput disediakan semasa semakan kejuruteraan berdasarkan sampel produk pelanggan dan jangkaan kelajuan.

Bagaimanakah mekanisme penolakan disepadukan dengan penimbang?
Pengawal menyediakan output I/O digital yang boleh dikonfigurasikan untuk memacu penolak pneumatik, muncung letupan udara atau pintu pengalih. Masa output disegerakkan dengan kedudukan produk yang dijejaki. Mekanisme khusus dan penyepaduannya ditakrifkan semasa konfigurasi sistem berdasarkan ciri produk dan susun atur baris.
