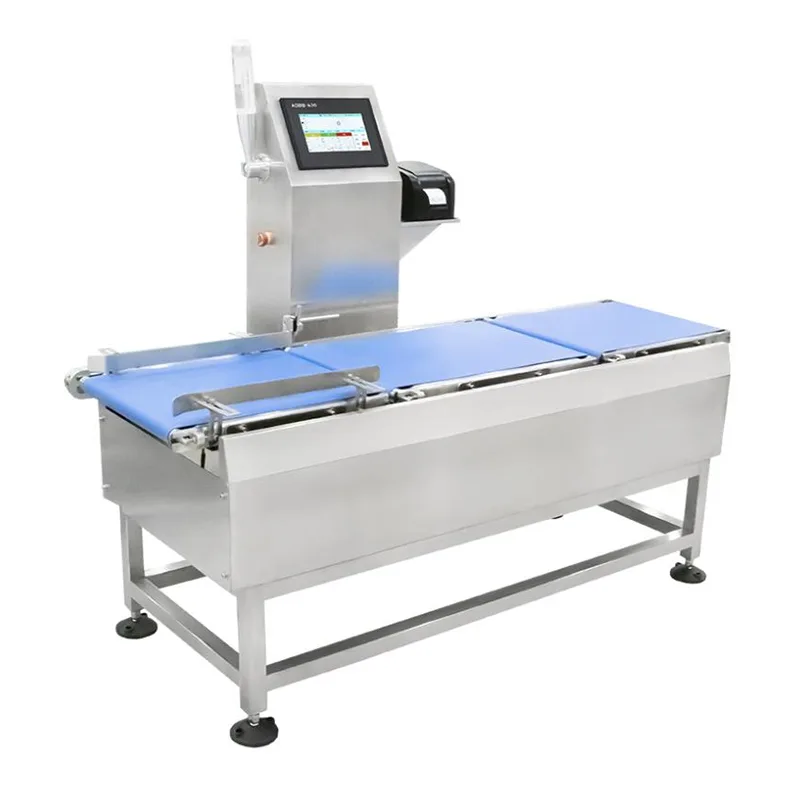

Penimbang Semak Kelajuan Tinggi Pintar

Pemeriksa Kelajuan Tinggi Pintar ialah sistem penimbang sebaris padat yang dibangunkan oleh Jiangsu Jutian Weighing Equipment Co., Ltd. untuk pemeriksaan berat dinamik produk berbungkus kecil dan ringan. Ia direka bentuk untuk beroperasi pada daya pemprosesan yang tinggi pada barisan pengeluaran di mana berat produk individu berjulat daripada beberapa gram hingga beberapa kilogram, dan di mana item di luar toleransi mesti dikenal pasti dan dialih keluar tanpa mengganggu kitaran talian.

Peralatan menangkap bacaan berat semasa transit penghantar, memproses setiap ukuran melalui rantai penapisan digital, dan mencetuskan mekanisme penolakan pneumatik atau mekanikal untuk item yang tidak mematuhi. Semua acara penimbangan dicap masa dan dilog untuk kebolehkesanan.

Spesifikasi Teknikal

Nota prestasi:Ketepatan dan daya pemprosesan dipengaruhi oleh dimensi produk, bahan pembungkusan dan kestabilan talian. Spesifikasi di atas adalah berdasarkan ujian kilang terkawal dengan produk yang mewakili. Pentauliahan di tapak mengesahkan prestasi sebenar di bawah keadaan pengeluaran.

Jiangsu Jutian Weighing Equipment Co., Ltd. adalah diperakui ISO9001. Pusat R&D 919 syarikat telah membangunkan 68 paten kebangsaan dan 20 hak cipta perisian yang berkaitan dengan instrumentasi penimbangan, algoritma dinamik dan sistem penimbangan automatik. Produk diperakui CE dan dihasilkan dalam dua kemudahan pembuatan.

Seni Bina Sistem dan Komponen Utama

Penimbang semak terdiri daripada tiga bahagian bersepadu: penghantar suapan, zon penimbang dan suapan keluar dengan stesen penolakan. Pengangkut suapan mengosongkan dan mempercepatkan produk ke halaju yang stabil sebelum mereka memasuki zon penimbang. Penghantar penimbang dipasang pada pemasangan sel beban tolok terikan yang diasingkan secara mekanikal daripada bahagian pemacu. Penderia fotoelektrik mengesan kemasukan produk dan mencetuskan urutan penangkapan berat. Selepas ditimbang, produk dihantar ke suapan keluar di mana penolak pneumatik mengalihkan item yang tidak mematuhi ke dalam tong penolakan atau penghantar berasingan. Penggerakan penolak ditetapkan masa menggunakan kedudukan terjejak produk untuk memastikan lentingan yang tepat.

Sel beban dipilih untuk julat berat sasaran dan keperluan resolusi. Pengawal skrin sentuh menyimpan parameter khusus produk—berat sasaran, had atas/bawah, kelajuan penghantar dan kelewatan penolakan—dan memaparkan statistik pengeluaran masa nyata termasuk kadar lulus, kiraan penolakan dan histogram pengagihan berat.

Pemprosesan dan Komunikasi Data Masa Nyata

Isyarat berat diambil sampel pada frekuensi tinggi dan diproses oleh algoritma penapisan digital yang mengimbangi getaran mekanikal dan bunyi tali pinggang. Nilai berat yang diproses dibandingkan dengan had toleransi yang disimpan. Keputusan sistem (lulus/gagal) dan berat yang diukur dihantar kepada pengawal suapan keluar untuk melaksanakan pengisihan.

Semua rekod berat dicap masa dan boleh dieksport melalui USB dalam format CSV. Antara muka komunikasi (Ethernet, RS232, RS485) menyokong integrasi data dengan platform MES, SCADA atau ERP. Sistem ini boleh dikonfigurasikan untuk mengeluarkan data secara berterusan, atas permintaan, atau selepas setiap kitaran pemeriksaan berdasarkan keperluan sistem hos.

Penentukuran dan Penyelenggaraan Rutin

Penentukuran dilakukan melalui antara muka skrin sentuh menggunakan pemberat ujian yang diperakui. Kedua-dua rutin penentukuran satu titik dan berbilang titik tersedia. Prosedur berpandu meminimumkan ralat operator dan tidak memerlukan pembongkaran.

Jadual penyelenggaraan rutin:
Harian:Bersihkan platform penimbang dan permukaan tali pinggang penghantar; sahkan sambungan kabel sensor.
Mingguan:Periksa ketegangan dan penjajaran tali pinggang penghantar; periksa tekanan sistem pneumatik (0.6–0.8 MPa) dan fungsi penggerak.
Bulanan:Lakukan pengesahan ketepatan dengan pemberat yang diperakui; memeriksa dan melincirkan galas penghantar.
Menyelesaikan masalah biasa:Hanyutan berat mungkin menunjukkan beban sensor atau sel beban rosak; kegagalan menolak selalunya berkaitan dengan penurunan tekanan udara atau penolak yang tidak sejajar. Alat ganti untuk item haus biasa (tali pinggang, penapis, penderia) diselenggara dalam inventori untuk penggantian segera.

Produk Biasa dan Senario Pemeriksaan

Soalan Lazim (Soalan Lazim)

Apakah berat produk minimum yang boleh diperiksa dengan pasti oleh sistem?
Julat berat yang ditentukan bermula pada 5 g. Pemeriksaan dinamik yang boleh dipercayai bagi produk yang sangat ringan bergantung pada bentuk produk, pusat graviti dan kelajuan penghantar. Produk di bawah 5 g boleh dinilai berdasarkan kes demi kes semasa semakan kejuruteraan.

Bagaimanakah mekanisme penolakan pneumatik memastikan penyingkiran tepat tanpa merosakkan produk bersebelahan?
Masa penolakan adalah berdasarkan kelajuan penghantar dan penjejakan kedudukan produk daripada sensor fotoelektrik. Pengawal mengira masa yang tepat produk tidak akur sampai ke penolak dan mengaktifkan silinder pneumatik untuk strok yang ditentukan. Jarak produk ke produk mestilah mencukupi untuk penolak menarik balik sebelum produk seterusnya tiba. Jarak minimum ditentukan semasa konfigurasi sistem.

Bagaimanakah ketepatan dikekalkan pada daya pemprosesan yang tinggi?
Algoritma penapisan digital mengekstrak nilai berat yang stabil daripada tetingkap ukuran pendek yang tersedia pada kelajuan tinggi. Pengasingan mekanikal penghantar penimbang mengurangkan penghantaran getaran. Untuk aplikasi berkelajuan tinggi, pertukaran antara pemprosesan dan ketepatan dibincangkan semasa spesifikasi sistem, dan ketepatan yang boleh dicapai disahkan melalui ujian dinamik dengan sampel produk pelanggan.

Bolehkah mesin penimbang mengendalikan produk yang tidak rata di bahagian bawah?
Produk dengan tapak yang tidak rata atau fleksibel mungkin menunjukkan peningkatan variasi berat semasa penimbangan dinamik. Bahan tali pinggang tersuai, rel panduan atau pembawa khusus produk boleh dipertimbangkan untuk menstabilkan item semasa transit. Sampel produk biasanya diuji semasa fasa kejuruteraan untuk menentukan sama ada lekapan tambahan diperlukan.

Apakah prosedur untuk menukar antara produk yang berbeza?
Parameter produk—berat sasaran, had toleransi, kelajuan penghantar dan tetapan penolakan—disimpan sebagai pratetap bernama dalam pengawal skrin sentuh. Operator memilih produk yang dikehendaki daripada menu, dan semua parameter dimuatkan secara automatik. Tiada pelarasan mekanikal diperlukan untuk produk dalam saiz dan kelas berat yang sama. Pemeriksaan penentukuran dengan berat rujukan disyorkan selepas pertukaran.
